产品概述
q71f意式超短型球阀是上海泰通阀门球阀系列产品，适用于工业管路系统的介质控制。
主要零部件材料
主要零部件材料
| SIZE | 1/2" | 3/4" | 1" | 1/4" | 1/2" | 2" | 2/2" | 3" | 4" | 5" | 6" |
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 79 | 100 | 125 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 |
| z-d1 | 44 | 44 | 44 | 48 | 48 | 48 | 48 | 88 | 88 | 88 | 8-23 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 零件名称 | 材质 | ||||||||||
| 阀体 | 不锈钢CF8M/CF8 | 碳钢WCB | |||||||||
| 球 | 不锈钢 316/304 | 不锈钢SS304 | |||||||||
| 密封垫 | 聚四乙烯PTFE | 聚四乙烯PTFE | |||||||||
| 阀杆 | 不锈钢 316/304 | 不锈钢SS304 | |||||||||
| 填料 | 聚四乙烯PTFE | 聚四乙烯PTFE | |||||||||
| 定位锁 | 不锈钢304 | 不锈钢304 | |||||||||
| 手柄 | 不锈钢304 | 不锈钢304 | |||||||||
| 发绀螺母 | 不锈钢304 | 不锈钢304 | |||||||||
| 填料压盖 | 不锈钢304 | 不锈钢304 | |||||||||
| 手柄套 | 塑料 | 塑料 | |||||||||
| 密封瓶帽 | 不锈钢 316/304 | 不锈钢SS304 | |||||||||
| 垫圈 | 聚四乙烯PTFE | 聚四乙烯PTFE |

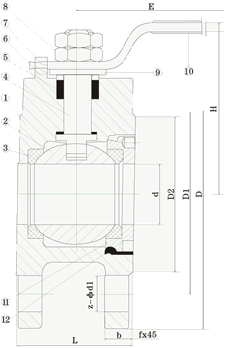

结构图与尺寸图
结构图 / 尺寸图
