产品概述
水封截止阀适用于公称压力PN2.5～4.0Mpa，工作温度0～425℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的管道上，切断或接通介质,适用介质为：水、油品、蒸汽和非腐蚀气体。
产品特点
- 1.产品按国家标准GB12235设计制造，结构新颖，选材合理,造形美观
- 连接端有法兰和焊接，可根据用户不同要求配接
- 2.填料函设计成水密封结构，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系统与大气隔离，保证良好的气密性
- 3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性
- 4.结构紧凑，操作灵活，检修方便，使用寿命长
- 5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠
- 填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行
主要零部件材料
主要零部件材料
| 阀 体 | 25、WCB |
|---|---|
| 阀 盖 | 25、WCB |
| 支 架 | 25、WCB |
| 阀 瓣 | 2Cr13、WCB |
| 阀 杆 | 2Cr13 |
| 阀 座 | 25、304 |
| 密封环 | 包覆垫、增强柔性石墨 |
| 填 料 | 膨胀柔性石墨 |
| 阀杆螺母 | ZCuA110Fe3 |
执行标准
GB12235

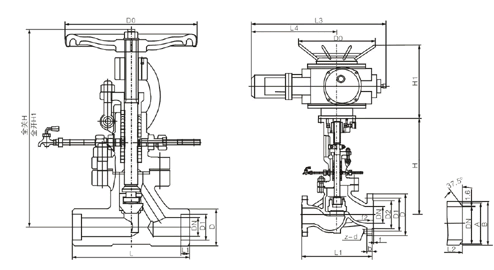

结构图与尺寸图
结构图 / 尺寸图
