产品概述
磅级高温高压电站截阀适用于ANSI Class1500～3500Lb，工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、蒸汽等。操作方式有：手动、齿轮传动、电动等。
产品特点
- 1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用
- 2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好
- 支管两端为4.阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，密封面6.阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳
- 7.阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏
- 8.电动截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手、电动切换机构
- 除就地操作外，还可进行远距离操作
主要零部件材料
主要零部件材料
| 阀 体 | WCB | WC1 | WC6 | WC9 |
|---|---|---|---|---|
| 阀 盖 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
| 支 架 | WCB | WCB | WCB | WCB |
| WC1 | WC6 | WC9 | ||
| 阀 瓣 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
| 阀 杆 | 25Cr2MoV | 25Cr2MoV | 20Cr1Mo1V1A | 20Cr1Mo1V1A |
| 阀 座 | 25 | 15Cr1MoA | 12Cr1MoVA | 12Cr1MoVA |
| 密封环 | 增强柔性石墨 | |||
| 填 料 | 增强柔性石墨 | |||
| 阀杆螺母 | ZCuA110Fe3 |
执行标准
ANSI

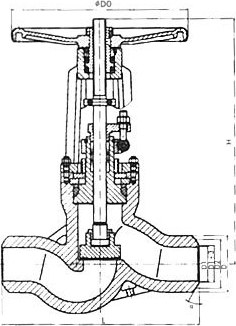

结构图与尺寸图
结构图 / 尺寸图
