产品概述

DV942X/H电动调速电动蝶阀是上海泰通阀门蝶阀系列产品，适用于工业管路系统的介质控制。

主要技术参数

公称压力（MPa）	0.25	0.6	1.0
公称通经（mm）	1000～2400	800～2400	500～1600
试验压力	强度试验	0.375	0.90	1.5
密封试验	0.275	0.66	1.1
适用介质	水、海水
适用温度（℃）	≤80℃
安装方式	立式、卧式
设计制造	法兰连接尺寸	结构长度	压力试验
GB12238	GB2555-2526-8	GB12221	GB/T13927
零件名称	材料	备注
阀体、蝶板、端盖	HT200、HT250、QT4500
阀轴、锥销	2Cr13
阀体密封圈	1Cr18Ni9Ti、2Cr13
蝶板密封圈	NBR、1Cr18Ni9Ti
轴承	SF、 SF-2	自润滑
填料	NBR

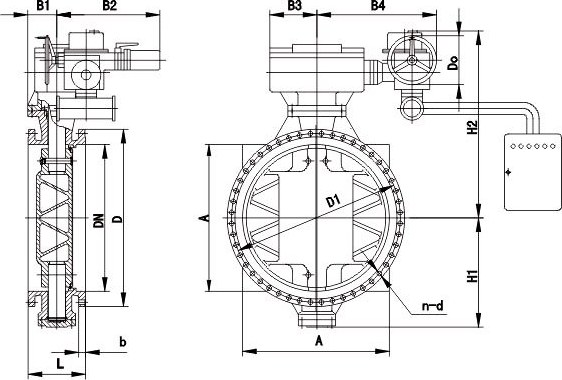

PN	DN	L	A	H1	H2	DO	B1	B2	B3	B4
0.25MPa	1000	410		817	1303	400	225	709	303	770
1200	470	1200	812	1529	400	225	709	303	760
1400	530	1400	1020	1692	400	225	728	303	760
1600	600	1600	1145	1885	400	275	843	385	778
1800	670	1800	1315	1924	400	275	879	385	792
2000	760	2000	1670	2095	400	275	969	450	856
2200	840	2200	1739	2487	400	430	1103	540	995
2400	910	2400	1699	2595	400	430	1103	540	995
PN	DN	L	A	H1	H2	DO	B1	B2	B3	B4
0.6MPa	800	318		667	1190	500	175	583	230	683
900	330		745	1245	400	225	709	303	770
1000	410		817	1303	400	225	709	303	760
1200	470	1200	912	1529	400	225	728	303	760
1400	530	1400	1041	1693	400	275	843	385	778
1600	600	1600	1145	1885	400	275	879	385	792
1800	670	1800	1346	1924	400	275	969	450	856
2000	760	2000	1670	2095	400	430	1103	540	995
2200	840	2200	1739	2487	400	430	1103	540	995
2400	910	2400	1850	2595	400	430	1103	540	995
PN	DN	L	A	H1	H2	DO	B1	B2	B3	B4
1.0MPa	500	229		548	943	500	145	533	162	610
600	267		583	985	500	175	583	230	683
700	292		612	1075	500	175	583	230	683
800	318		677	1190	400	225	709	303	770
900	330		745	1245	400	225	709	303	760
1000	410		817	1303	400	225	728	303	760
1200	470	1200	948	1529	400	275	843	385	778
1400	530	1400	1158	1692	400	275	879	385	792
1600	600	1600	1285	1885	400	275	969	450	856
