产品概述

液控缓闭止回蝶阀是上海泰通阀门蝶阀系列产品，适用于工业管路系统的介质控制。

主要技术参数

型号	公称压力(MPa)	实验压(MPa)	适用温度(℃)	适用介质
壳体实验	密封试验
KD741H-6C	0.6	0.9	0.66	≤65	水
KD741H0C	1.0	1.5	1.1
项目	公称通径
DN≤1000	DN≥1400
开阀时间 (S)	10~60可调	15~60可调
关阀时间(S)	快关	1.2~25可调	2~30可调
慢关	2~60可调	4~60可调
关阀角度(°)	快关	60°±10°
慢关	25°±10°
名称型号	阀体	蝶板	蝶板密封圈	阀杆	阀座	填料
DX7K41H-6/10 Z	灰铸铁	球墨铸铁	丁腈橡胶	铬不锈钢	铜合金	O型橡胶圈
DX7K41H-6/10 C	碳钢	碳钢	不锈钢	铬不锈钢	不锈钢	柔性石墨

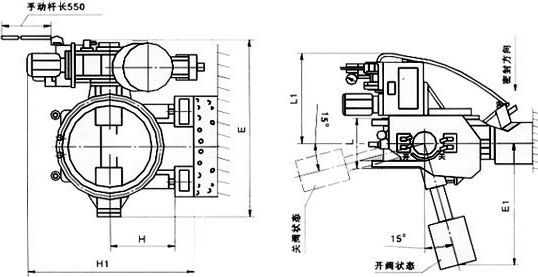

公称通径(mm)	主要外形尺寸(mm)	重量(kg)
L	L1	E	E1	H	H1
500	350	800	1442	920	420	1100	1500
600	390	800	1634	1200	440	1500	1800
700	430	800	1728	1200	500	1200	2000
800	470	800	2000	1200	510	1210	2500
900	510	800	2130	1200	570	1270	3000
1000	550	800	2410	1300	620	1620	3000
1200	630	800	2600	1355	710	1710	4200
1400	710	800	2825	1355	820	1820	4900
1600	790	890	3141	1355	920	1920	5900
1800	870	890	3423	1760	1035	2035	6300
2000	950	890	3623	1860	1150	2140	6170
