产品概述
D673H气动对夹式硬密封蝶阀是上海泰通阀门蝶阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| 公称通经DN（mm) | 50～2000 | ||||||
|---|---|---|---|---|---|---|---|
| 公称药理PN（MPa) | 0.6 | 1.0 | 1.6 | 2.5 | |||
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | |||
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | |||
| 适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ | ||||||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||||||
| 泄漏率 | 符合GB/T13927-92标准 | ||||||
| 驱动方式 | 蜗轮传动、电动、气动、液动 | ||||||
| 零件名称 | 材料 | ||||||
| 阀体 | WCB、合金钢、不锈钢、QT4500 | ||||||
| 蝶板 | WCB、合金钢、不锈钢、QT4500 | ||||||
| 阀轴 | 2Cr13不锈钢、合金钢 | ||||||
| 密封圈 | 不锈钢圈 | ||||||
| 填料 | 柔性石墨 | ||||||
| 制造标准 | JB/T 8527-97 | ||||||
| 法兰标准 | GB9113-2000 | ||||||
| 结构长度标准 | GB12221-89 | ||||||
| 检验标准 | GB/T 13927-92 | ||||||
| 公称通经(DN) | 主要尺寸 | 法兰尺寸和螺栓规格 | |||||
| 1.0MPa | 1.6MPa | ||||||
| L | H | H1 | D1 | 4-Ф－M | D1 | 4-Ф－M | |
| 50 | 43 | 625 | 112 | 125 | Ф18 | 125 | Ф18 |
| 65 | 46 | 625 | 115 | 145 | Ф18 | 145 | Ф18 |
| 80 | 49 | 645 | 120 | 160 | Ф18 | 160 | Ф18 |
| 100 | 56 | 675 | 138 | 180 | Ф18 | 180 | Ф18 |
| 125 | 64 | 715 | 164 | 210 | Ф18 | 210 | Ф18 |
| 150 | 70 | 800 | 175 | 240 | Ф23 | 240 | Ф23 |
| 200 | 71 | 850 | 208 | 295 | M20 | 295 | M20 |
| 250 | 76 | 925 | 243 | 350 | M20 | 355 | M24 |
| 300 | 83 | 1035 | 283 | 400 | M20 | 410 | M24 |
| 350 | 92 | 1070 | 310 | 460 | M20 | 470 | M24 |
| 400 | 102 | 1190 | 340 | 515 | M24 | 525 | M27 |
| 450 | 114 | 1250 | 380 | 565 | M24 | 585 | M27 |
| 500 | 127 | 1290 | 410 | 620 | M24 | 650 | M30 |
| 600 | 154 | 1455 | 470 | 725 | M27 | 770 | M33 |
| 700 | 165 | 1585 | 550 | 840 | M27 | 840 | M33 |
| 800 | 190 | 1700 | 640 | 950 | M30 | 950 | M36 |
| 900 | 203 | 1965 | 710 | 1050 | M30 | 1050 | M36 |
| 1000 | 216 | 2015 | 770 | 1160 | M33 | 1170 | M39 |
| 1200 | 254 | 2250 | 890 | 1380 | M36 | 1390 | M45 |
主要零部件材料
主要零部件材料
| 零件名称 | 材料 |
|---|---|
| 阀体 | WCB、合金钢、不锈钢、QT4500 |
| 蝶板 | WCB、合金钢、不锈钢、QT4500 |
| 阀轴 | 2Cr13不锈钢、合金钢 |
| 密封圈 | 不锈钢圈 |
| 填料 | 柔性石墨 |
执行标准
GB/T13927JB/T 8527GB/T 13927GB12221GB9113

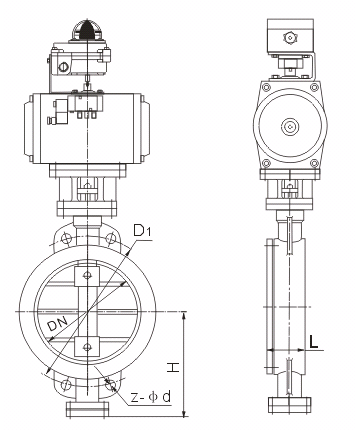

结构图与尺寸图
结构图 / 尺寸图
相关产品
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
