产品概述
D941X电动法兰式软密封蝶阀是上海泰通阀门蝶阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| 公称通径 | DN（mm） | 50～1200 | ||||
|---|---|---|---|---|---|---|
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 水、蒸气、油品、酸类腐蚀性等。 | |||||
| 适用温度 | 碳钢 :-29℃～600℃ 不锈钢-40℃～600℃ |
执行标准
GB/T9113JB78GB/T13927992GB/T9115GB/T12221989GB/T2238989

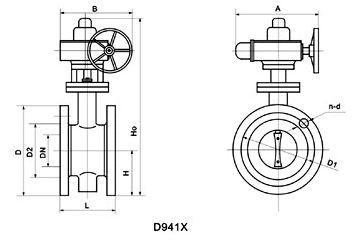

结构图与尺寸图
结构图 / 尺寸图
相关产品
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
