产品概述
YANA42F内装式安全阀是上海泰通阀门安全阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| NO. | 零件名称 | 材料 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 阀瓣 | 碳钢 | |||||||
| 2 | 密封圈 | 聚四氟乙烯 | |||||||
| 3 | 阀体 | 碳钢 | |||||||
| 4 | 阀杆 | 1Cr18Ni9Ti | |||||||
| 5 | 阀座 | 碳钢 | |||||||
| 6 | 支架 | 碳钢 | |||||||
| 公称通径DN(mm) | 尺 寸 (mm) | ||||||||
| L | D | D1 | D2 | D0 | b | f | Z-Φd | H ≈ | |
| 50 | 95 | 160 | 125 | 100 | 34 | 20 | 3 | 48 | 376 |
| 80 | 99 | 225 | 190 | 149 | 52 | 25 | 4.5 | 8-22 | 512 |
主要零部件材料
主要零部件材料
| NO. | 零件名称 | 材料 |
|---|---|---|
| 1 | 阀瓣 | 碳钢 |
| 2 | 密封圈 | 聚四氟乙烯 |
| 3 | 阀体 | 碳钢 |
| 4 | 阀杆 | 1Cr18Ni9Ti |
| 5 | 阀座 | 碳钢 |
| 6 | 支架 | 碳钢 |

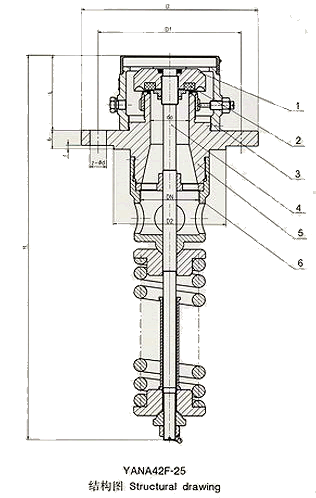

结构图与尺寸图
结构图 / 尺寸图
相关产品
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
