主要技术参数

主要零部件材料 NO 零件名称材料 1 阀体 WCB 2 阀座 ZG2Cr13 3 调节圈 ZG2Cr13 4 阀瓣 2Cr13 5 导向套 2Cr13 6 阀盖 ZG230-450 7 弹簧 50CrVA 8 阀杆 2Cr13 9 扳手 ZG200-400 10 调整螺杆 45 11 保护罩 ZG200-400 密封面材料 "H"堆焊D507,"Y"堆焊Co基硬质合金外形尺寸和连接尺寸型号公称通径 do D K g g1 b f f1 Z-?d DN' D1 K1 g2 g' b1 f' f1' Z1-?d1 L L1 ≈H A47H-16C 20 15 105 75 55 16 2 4-14 20 105 75 55 16 2 4-14 100 85 270 25 20 115 85 65 16 2 4-14 25 115 85 65 16 2 4-14 100 85 270 32 25 140 100 78 18 2 4-18 32 140 100 78 18 2 4-18 115 100 312 40 32 150 110 85 18 3 4-18 40 150 110 85 18 3 4-18 120 110 320 50 40 165 125 100 20 3 4-18 50 165 125 100 20 3 4-18 135 120 390 65 50 185 145 120 20 3 4-18 65 185 145 120 20 3 4-18 140 130 395 80 65 200 160 135 20 3 8-18 80 200 160 135 20 3 8-18 160 135 400 100 80 220 180 155 22 3 8-18 100 220 180 155 22 3 8-18 170 160 600 125 100 250 210 185 22 3 8-18 125 250 210 185 22 3 8-18 190 190 620 150 125 285 240 210 24 3 8-23 150 285 240 210 24 3 8-23 205 195 625 200 150 340 295 265 26 3 12-23 200 340 295 265 26 3 12-23 240 230 798 250 200 405 355 320 30 3 12-26 250 405 355 320 30 3 12-26 350 320 981 300 250 460 410 375 30 4 12-26 300 460 410 375 30 4 12-26 350 320 1005 A47H-25 20 15 105 75 55 16 2 4-14 20 105 75 55 16 2 4-14 100 85 270 25 20 115 85 65 16 2 4-14 25 115 85 65 16 2 4-14 100 85 270 32 25 140 100 78 18 2 4-18 32 140 100 78 18 2 4-18 115 100 312 40 32 150 110 85 18 3 4-18 40 150 110 85 18 3 4-18 120 110 320 50 40 165 125 100 20 3 4-18 50 165 125 100 20 3 4-18 135 120 390 65 50 185 145 120 22 3 8-18 65 185 145 120 20 3 4-18 140 130 395 80 65 200 160 135 24 3 8-18 80 200 160 135 20 3 8-18 160 135 400 100 80 230 190 160 24 3 8-23 100 220 180 155 20 3 8-18 170 160 600 125 100 270 220 188 28 3 8-26 125 250 210 185 22 3 8-18 190 190 620 150 125 300 250 218 30 3 8-26 150 285 240 210 24 3 8-23 205 195 625 200 150 360 310 278 34 3 12-26 200 340 295 265 26 3 12-23 240 230 798 250 200 425 370 332 36 3 12-30 250 405 355 320 30 3 12-26 350 320 981 300 250 485 430 390 40 4 16-30 300 460 410 375 30 4 12-26 350 320 1005 A47H-40 20 15 105 75 51 55 16 2 4 4-14 20 105 75 55 16 2 4-14 100 85 270 25 20 115 85 58 65 16 2 4 4-14 25 115 85 65 16 2 4-14 100 85 270 32 25 140 100 66 78 18 2 4 4-18 32 140 100 78 18 2 4-18 115 100 312 40 32 150 110 76 85 18 3 4 4-18 40 150 110 85 18 3 4-18 120 110 320 50 40 165 125 88 100 20 3 4 4-18 50 165 125 100 20 3 4-18 135 120 390 65 50 185 145 110 120 22 3 4 8-18 65 185 145 120 20 3 4-18 140 130 395 80 65 200 160 121 135 22 3 4 8-18 80 200 160 135 20 3 8-18 160 135 400 100 80 235 190 150 160 24 3 4.5 8-23 100 220 180 155 22 3 8-18 170 160 600 125 100 270 220 176 188 28 3 4.5 8-26 125 250 210 185 22 3 8-18 190 190 620 150 125 300 250 204 218 30 3 4.5 8-26 150 285 240 210 24 3 8-23 205 195 625 200 150 375 320 260 282 38 3 4.5 12-30 200 340 295 265 26 3 12-23 240 230 798 250 200 450 385 313 345 42 3 4.5 12-34 250 405 355 320 30 3 12-26 350 320 981 300 250 515 450 364 408 46 4 4.5 16-34 300 460 410 375 30 4 12-26 350 320 1005 A47H-64 A47Y-64 20 15 130 90 51 68 20 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 301 25 20 140 100 58 78 22 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 301 32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 312 40 32 170 125 76 95 24 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 366 50 40 180 135 88 105 26 3 4 4-23 50 165 125 100 88 20 3 4 4-18 160 125 396 65 50 205 160 110 130 28 3 4 8-23 65 185 145 120 110 22 3 4 8-18 175 160 570 80 65 215 170 121 140 30 3 4 8-23 80 200 160 135 121 22 3 4 8-18 175 160 565 100 80 250 200 150 168 32 3 4.5 8-26 100 235 190 160 150 24 3 4.5 8-23 190 180 597 150 100 345 280 204 240 38 3 4.5 8-34 150 300 250 218 204 30 3 4.5 8-26 280 260 738 A47H-100 A47Y-100 20 15 130 90 51 68 22 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 301 25 20 140 100 58 78 24 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 301 32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 312 40 32 170 125 76 95 26 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 366 50 40 195 145 88 112 28 3 4 4-26 50 165 125 100 88 20 3 4 4-18 160 125 396 65 50 220 170 110 138 32 3 4 8-26 65 185 145 120 110 22 3 4 8-18 175 160 570 80 65 230 180 121 148 34 3 4 8-26 80 200 160 135 121 22 3 4 8-18 175 160 565 100 80 265 210 150 172 38 3 4.5 8-30 100 235 190 160 150 24 3 4.5 8-23 190 180 597 150 100 355 290 204 250 46 3 4.5 12-34 150 300 250 218 204 30 3 4.5 8-26 280 260 738 产品尺寸	NO	零件名称	材料	1	阀体	WCB	2	阀座	ZG2Cr13	3	调节圈	ZG2Cr13	4	阀瓣	2Cr13	5	导向套	2Cr13	6	阀盖	ZG230-450	7
NO	零件名称	材料
1	阀体	WCB
2	阀座	ZG2Cr13
3	调节圈	ZG2Cr13
4	阀瓣	2Cr13
5	导向套	2Cr13
6	阀盖	ZG230-450
7	弹簧	50CrVA
8	阀杆	2Cr13
9	扳手	ZG200-400
10	调整螺杆	45
11	保护罩	ZG200-400
	密封面材料	"H"堆焊D507,"Y"堆焊Co基硬质合金
型号	公称通径	do	D	K	g	g1	b	f	f1	Z-?d	DN'	D1	K1	g2	g'	b1	f'	f1'	Z1-?d1	L	L1	≈H
A47H-16C	20	15	105	75		55	16	2		4-14	20	105	75	55		16	2		4-14	100	85	270
25	20	115	85		65	16	2		4-14	25	115	85	65		16	2		4-14	100	85	270
32	25	140	100		78	18	2		4-18	32	140	100	78		18	2		4-18	115	100	312
40	32	150	110		85	18	3		4-18	40	150	110	85		18	3		4-18	120	110	320
50	40	165	125		100	20	3		4-18	50	165	125	100		20	3		4-18	135	120	390
65	50	185	145		120	20	3		4-18	65	185	145	120		20	3		4-18	140	130	395
80	65	200	160		135	20	3		8-18	80	200	160	135		20	3		8-18	160	135	400
100	80	220	180		155	22	3		8-18	100	220	180	155		22	3		8-18	170	160	600
125	100	250	210		185	22	3		8-18	125	250	210	185		22	3		8-18	190	190	620
150	125	285	240		210	24	3		8-23	150	285	240	210		24	3		8-23	205	195	625
200	150	340	295		265	26	3		12-23	200	340	295	265		26	3		12-23	240	230	798
250	200	405	355		320	30	3		12-26	250	405	355	320		30	3		12-26	350	320	981
300	250	460	410		375	30	4		12-26	300	460	410	375		30	4		12-26	350	320	1005
A47H-25	20	15	105	75		55	16	2		4-14	20	105	75	55		16	2		4-14	100	85	270
25	20	115	85		65	16	2		4-14	25	115	85	65		16	2		4-14	100	85	270
32	25	140	100		78	18	2		4-18	32	140	100	78		18	2		4-18	115	100	312
40	32	150	110		85	18	3		4-18	40	150	110	85		18	3		4-18	120	110	320
50	40	165	125		100	20	3		4-18	50	165	125	100		20	3		4-18	135	120	390
65	50	185	145		120	22	3		8-18	65	185	145	120		20	3		4-18	140	130	395
80	65	200	160		135	24	3		8-18	80	200	160	135		20	3		8-18	160	135	400
100	80	230	190		160	24	3		8-23	100	220	180	155		20	3		8-18	170	160	600
125	100	270	220		188	28	3		8-26	125	250	210	185		22	3		8-18	190	190	620
150	125	300	250		218	30	3		8-26	150	285	240	210		24	3		8-23	205	195	625
200	150	360	310		278	34	3		12-26	200	340	295	265		26	3		12-23	240	230	798
250	200	425	370		332	36	3		12-30	250	405	355	320		30	3		12-26	350	320	981
300	250	485	430		390	40	4		16-30	300	460	410	375		30	4		12-26	350	320	1005
A47H-40	20	15	105	75	51	55	16	2	4	4-14	20	105	75	55		16	2		4-14	100	85	270
25	20	115	85	58	65	16	2	4	4-14	25	115	85	65		16	2		4-14	100	85	270
32	25	140	100	66	78	18	2	4	4-18	32	140	100	78		18	2		4-18	115	100	312
40	32	150	110	76	85	18	3	4	4-18	40	150	110	85		18	3		4-18	120	110	320
50	40	165	125	88	100	20	3	4	4-18	50	165	125	100		20	3		4-18	135	120	390
65	50	185	145	110	120	22	3	4	8-18	65	185	145	120		20	3		4-18	140	130	395
80	65	200	160	121	135	22	3	4	8-18	80	200	160	135		20	3		8-18	160	135	400
100	80	235	190	150	160	24	3	4.5	8-23	100	220	180	155		22	3		8-18	170	160	600
125	100	270	220	176	188	28	3	4.5	8-26	125	250	210	185		22	3		8-18	190	190	620
150	125	300	250	204	218	30	3	4.5	8-26	150	285	240	210		24	3		8-23	205	195	625
200	150	375	320	260	282	38	3	4.5	12-30	200	340	295	265		26	3		12-23	240	230	798
250	200	450	385	313	345	42	3	4.5	12-34	250	405	355	320		30	3		12-26	350	320	981
300	250	515	450	364	408	46	4	4.5	16-34	300	460	410	375		30	4		12-26	350	320	1005
A47H-64 A47Y-64	20	15	130	90	51	68	20	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	301
25	20	140	100	58	78	22	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	301
32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	312
40	32	170	125	76	95	24	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	366
50	40	180	135	88	105	26	3	4	4-23	50	165	125	100	88	20	3	4	4-18	160	125	396
65	50	205	160	110	130	28	3	4	8-23	65	185	145	120	110	22	3	4	8-18	175	160	570
80	65	215	170	121	140	30	3	4	8-23	80	200	160	135	121	22	3	4	8-18	175	160	565
100	80	250	200	150	168	32	3	4.5	8-26	100	235	190	160	150	24	3	4.5	8-23	190	180	597
150	100	345	280	204	240	38	3	4.5	8-34	150	300	250	218	204	30	3	4.5	8-26	280	260	738
A47H-100 A47Y-100	20	15	130	90	51	68	22	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	301
25	20	140	100	58	78	24	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	301
32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	312
40	32	170	125	76	95	26	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	366
50	40	195	145	88	112	28	3	4	4-26	50	165	125	100	88	20	3	4	4-18	160	125	396
65	50	220	170	110	138	32	3	4	8-26	65	185	145	120	110	22	3	4	8-18	175	160	570
80	65	230	180	121	148	34	3	4	8-26	80	200	160	135	121	22	3	4	8-18	175	160	565
100	80	265	210	150	172	38	3	4.5	8-30	100	235	190	160	150	24	3	4.5	8-23	190	180	597
150	100	355	290	204	250	46	3	4.5	12-34	150	300	250	218	204	30	3	4.5	8-26	280	260	738

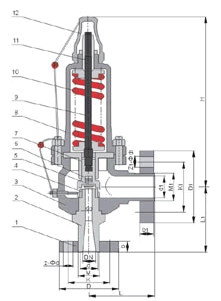

A42Y弹簧全启式封闭式高压安全阀
