产品概述
a49h主安全阀是上海泰通阀门安全阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| 结构简述 1、当介质压力升高到整定压力时，冲量安全阀打开，介质从脉冲管进入主安全阀的活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭时，阀瓣又自动关闭。 2、密封面用钴基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。 主要外形及连接尺寸 型号 公称通径 连接尺寸 L L1 L2 H D D1 D2 b z-d DN" D" D1" D2" b" z"-d" A49H-4 150 220 230 240 486 300 250 204 30 8-25 200 360 310 278 34 12-25 A49H-4 200 270 295 330 615 375 320 260 38 12-30 300 485 430 390 40 16-30 A49H-4 250 300 350 370 646 445 385 313 42 12-34 350 550 490 450 44 16- 产品尺寸 | 型号 | 公称通径 | 连接尺寸 | L | L1 | L2 | H | D | D1 | D2 | b | z-d | DN" | D" | D1" | D2" | b" | z"-d" | A49H-4 | 150 | 220 | 230 | 240 | 486 | 300 | 250 | 204 | 30 | 8-25 | 200 | 360 | 310 | 278 | 34 | 12-25 | A49H-4 | 200 | 270 | 295 | 330 | 615 | 375 | 320 | 260 | 38 | 12-30 | 300 | 485 | 430 | 390 | 40 | 16-30 | A49H-4 | 250 | 300 | 350 | 370 | 646 | 445 | 385 | 313 | 42 | 12-34 | 350 | 550 | 490 | 450 | 44 | 16- |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | 公称通径 | 连接尺寸 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L | L1 | L2 | H | D | D1 | D2 | b | z-d | DN" | D" | D1" | D2" | b" | z"-d" | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A49H-4 | 150 | 220 | 230 | 240 | 486 | 300 | 250 | 204 | 30 | 8-25 | 200 | 360 | 310 | 278 | 34 | 12-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| A49H-4 | 200 | 270 | 295 | 330 | 615 | 375 | 320 | 260 | 38 | 12-30 | 300 | 485 | 430 | 390 | 40 | 16-30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| A49H-4 | 250 | 300 | 350 | 370 | 646 | 445 | 385 | 313 | 42 | 12-34 | 350 | 550 | 490 | 450 | 44 | 16- |
结构图与尺寸图

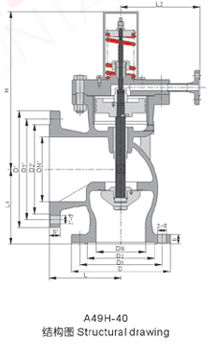

结构图 / 尺寸图
