产品概述

GA42H单杠杆安全阀是上海泰通阀门安全阀系列产品，适用于工业管路系统的介质控制。

主要技术参数

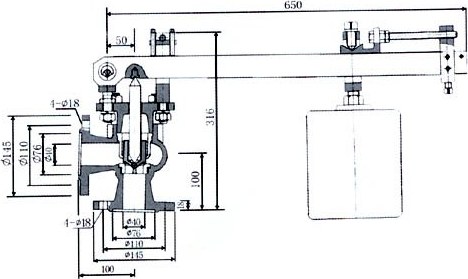

用途特点 GA42H型安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气。主要零部件材料 NO. 零件名称 C型材料 1 阀体碳钢 2 导向套不锈钢 3 阀瓣 2Cr13 4 阀杆 2Cr13 5 杠杆碳钢 6 重锤铸铁外形尺寸和连接尺寸（mm）型号公称通径DN(mm) 尺寸 (mm) do-z D D1 D2 D6 f f1 b z-d L H 出口法兰式出口承插式 DN’ D2’ n-M’ D1’ D’ d1 K2 K3 D3 GA42H6 50 40×1 165 125 100 / 3 / 16 48 840 412 125 175 86 120 235 120 145 162 190 GA42H-25 50 40×1 165 125 100 / 3 / 20 48 840 412 125 175 86 120 235 120 145 162 190 GA42H-40 50 40×1 165 125 100 88 3 4 20 48 840 412 125 175 86 120 235 120 145 162 190 GA42H-64 50 40×1 175 135 105 88 3 4 26 4-23 840 420 125 175 86 120 235 120 145 162 190 GA42H00 50 40×1 195 145 112 88 3 4 28 4-25 840 420 125 175 86 120 235 120 145 162 190 产品结构	NO.	零件名称	C型材料	1	阀体	碳钢	2	导向套	不锈钢	3	阀瓣	2Cr13	4	阀杆	2Cr13	5	杠杆	碳钢	6	重锤	铸铁
NO.	零件名称	C型材料
1	阀体	碳钢
2	导向套	不锈钢
3	阀瓣	2Cr13
4	阀杆	2Cr13
5	杠杆	碳钢
6	重锤	铸铁
型号	公称通径DN(mm)	尺寸 (mm)
do-z	D	D1	D2	D6	f	f1	b	z-d	L	H	出口法兰式	出口承插式
DN’	D2’	n-M’	D1’	D’	d1	K2	K3	D3
GA42H6	50	40×1	165	125	100	/	3	/	16	48	840	412	125	175	86	120	235	120	145	162	190
GA42H-25	50	40×1	165	125	100	/	3	/	20	48	840	412	125	175	86	120	235	120	145	162	190
GA42H-40	50	40×1	165	125	100	88	3	4	20	48	840	412	125	175	86	120	235	120	145	162	190
GA42H-64	50	40×1	175	135	105	88	3	4	26	4-23	840	420	125	175	86	120	235	120	145	162	190
GA42H00	50	40×1	195	145	112	88	3	4	28	4-25	840	420	125	175	86	120	235	120	145	162	190
