产品概述
GYA系列液压安全阀是上海泰通阀门安全阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| 型号 | 规格 | 安装尺寸（毫米） | 重量 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| d | D | D1 | D2 | n-d1 | L | H | |||
| GYA-80 | 80 | ?85 | ?185 | ?150 | ?125 | 4-?18 | 376 | 424 | 38 |
| GYA-100 | 100 | ?105 | ?205 | ?170 | ?145 | 4-?18 | 500 | 605 | 42 |
| GYA-150 | 150 | ?148 | ?260 | ?225 | ?200 | 8-?18 | 650 | 705 | 66 |
| GYA-200 | 200 | ?210 | ?315 | ?280 | ?255 | 8-?18 | 900 | 755 | 97 |
| GYA-250 | 250 | ?264 | ?370 | ?335 | ?310 | 12-?18 | 1050 | 885 | 140 |

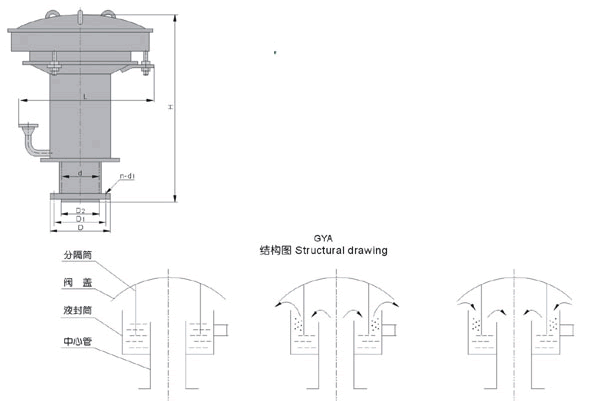

结构图与尺寸图
结构图 / 尺寸图
相关产品
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
