产品概述
FA49H型防爆波安全阀是上海泰通阀门安全阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| 产品特点及用途 FA49H型防爆波安全阀，是一种即能消除水锤冲击波又能阻挡水锤冲击波的水用安全阀。它是由多组安全阀组成的产品，所起到的功能是单一安全阀无法达到的。该阀安装于给水工程管道的头部，以挡波和消波的方式相结合，防止水锤冲击波沿着管首进入系统给水工程内部，从而达到消除破坏性水锤的冲击波，超到保护系统设施正常运转和安全防护的目的。 主要性能范围 型号 公称压力 PN（MPa） 工作压力（MPa） 壳体试验压力（MPa） 适用介质 工作温度 FA49H0 1.0 0.2 1.5 清水 0～80℃ FA49H6 1.6 0.25-0.5 2.4 主要外形尺寸（法兰连接尺寸按GB4216的规定） DN 50 65 80 100 125 150 200 L 390 440 440 500 520 535 600 D 160 160 160 220 270 270 375 产品尺寸 | 型号 | 公称压力 PN（MPa） | 工作压力（MPa） | 壳体试验压力（MPa） | 适用介质 | 工作温度 | FA49H0 | 1.0 | 0.2 | 1.5 | 清水 | 0～80℃ | FA49H6 | 1.6 | 0.25-0.5 | 2.4 | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 390 | 440 | 440 | 500 | 520 | 535 | 600 | D | 160 | 160 | 160 | 220 | 270 | 270 | 375 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | 公称压力 PN（MPa） | 工作压力（MPa） | 壳体试验压力（MPa） | 适用介质 | 工作温度 | |||||||||||||||||||||||||||||||||||
| FA49H0 | 1.0 | 0.2 | 1.5 | 清水 | 0～80℃ | |||||||||||||||||||||||||||||||||||
| FA49H6 | 1.6 | 0.25-0.5 | 2.4 | |||||||||||||||||||||||||||||||||||||
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||||||||||||||||||||||||
| L | 390 | 440 | 440 | 500 | 520 | 535 | 600 | |||||||||||||||||||||||||||||||||
| D | 160 | 160 | 160 | 220 | 270 | 270 | 375 |
适用介质
水
执行标准
GB4216

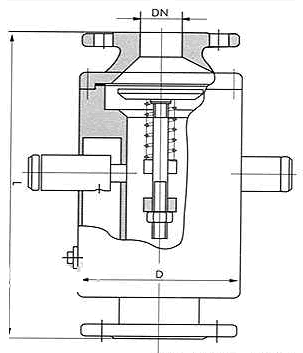

结构图与尺寸图
结构图 / 尺寸图
