产品概述

A41H型弹簧微启封闭式安全阀是上海泰通阀门安全阀系列产品，适用于工业管路系统的介质控制。

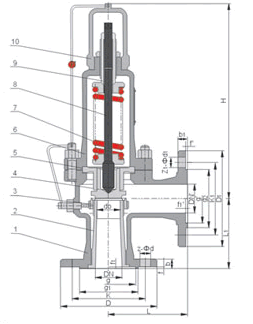

主要零部件材料

产品详细资料 A41H型适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。连接法兰标准按JB/T……94/系列1。主要零部件材料 NO 零件名称 A41Y-160材料 A41Y-160P材料 A41Y-160R材料 1 法兰 35/35CrMoA 2Cr13 1Cr18Ni9Ti 2 阀座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 3 阀体 35/40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 4 阀瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 5 导向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 6 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料 7 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 8 阀盖 ZG230-450 1Cr18Ni9Ti 1Cr18Ni9Ti 9 调整螺杆 45 2Cr13 2Cr13 10 阀帽 ZG200-400 1Cr18Ni9Ti 1Cr18Ni9Ti 阀座、阀瓣密封面堆焊Co基硬质合金外形尺寸和连接尺寸型号公称通径 do d M D K Z-?d b d1 M1 D1 K1 Z1-?d1 b1 L L1 ≈H A41Y-160 (单法兰) 15 8 20 M24×2 95 60 3-18 20 / M33×2 36 / / / 50 80 85 20 10 25 M27×2 95 60 3-18 20 / M33×2 48 / / / 50 80 85 25 12 28 M33×2 105 68 3-18 20 / M33×2 48 / / / 50 80 85 A41Y-160 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 15 8 20 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 20 10 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 25 12 28 M33×2 105 68 3-18 20 50 M64×3 165 115 6-26 32 130 135 285 32 12.14.16 37 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285 40 20 47 M52×2 165 115 6-26 28 65 M80×3 200 145 6-29 40 165 165 350 50 25 58 M64×3 165 115 6-26 32 80 M100×3 225 170 6-33 80 165 165 380 A41Y-320 10 8 18 M24×2 95 60 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 15 8 27 M33×2 105 68 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 20 10 30 M36×2 110 75 3-18 20 29 M42×2 115 80 4-18 22 95 100 261 25 12 35 M42×2 115 80 4-18 22 50 M64×3 165 115 6-26 32 130 135 285 32 12.14.16 41 M48×2 135 95 4-22 25 50 M64×3 165 115 6-26 32 130 135 285 40 20 58 M64×2 165 115 6-26 32 65 M80×3 200 145 6-29 40 165 115 350 50 25 70 M80×2 200 145 6-29 40 80 M100×3 225 170 6-33 50 165 165 380 产品尺寸	NO	零件名称	A41Y-160材料	A41Y-160P材料	A41Y-160R材料	1	法兰	35/35CrMoA	2Cr13	1Cr18Ni9Ti	2	阀座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	3	阀体
NO	零件名称	A41Y-160材料	A41Y-160P材料	A41Y-160R材料
1	法兰	35/35CrMoA	2Cr13	1Cr18Ni9Ti
2	阀座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	阀体	35/40	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	导向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
7	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	阀盖	ZG230-450	1Cr18Ni9Ti	1Cr18Ni9Ti
9	调整螺杆	45	2Cr13	2Cr13
10	阀帽	ZG200-400	1Cr18Ni9Ti	1Cr18Ni9Ti
	阀座、阀瓣密封面	堆焊Co基硬质合金
型号	公称通径	do	d	M	D	K	Z-?d	b	d1	M1	D1	K1	Z1-?d1	b1	L	L1	≈H
A41Y-160 (单法兰)	15	8	20	M24×2	95	60	3-18	20	/	M33×2	36	/	/	/	50	80	85
20	10	25	M27×2	95	60	3-18	20	/	M33×2	48	/	/	/	50	80	85
25	12	28	M33×2	105	68	3-18	20	/	M33×2	48	/	/	/	50	80	85
A41Y-160	10	8	18	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
15	8	20	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
20	10	27	M33×2	105	68	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
25	12	28	M33×2	105	68	3-18	20	50	M64×3	165	115	6-26	32	130	135	285
32	12.14.16	37	M42×2	115	80	4-18	22	50	M64×3	165	115	6-26	32	130	135	285
40	20	47	M52×2	165	115	6-26	28	65	M80×3	200	145	6-29	40	165	165	350
50	25	58	M64×3	165	115	6-26	32	80	M100×3	225	170	6-33	80	165	165	380
A41Y-320	10	8	18	M24×2	95	60	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
15	8	27	M33×2	105	68	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
20	10	30	M36×2	110	75	3-18	20	29	M42×2	115	80	4-18	22	95	100	261
25	12	35	M42×2	115	80	4-18	22	50	M64×3	165	115	6-26	32	130	135	285
32	12.14.16	41	M48×2	135	95	4-22	25	50	M64×3	165	115	6-26	32	130	135	285
40	20	58	M64×2	165	115	6-26	32	65	M80×3	200	145	6-29	40	165	115	350
50	25	70	M80×2	200	145	6-29	40	80	M100×3	225	170	6-33	50	165	165	380
