产品概述
ZQDF蒸汽电磁阀是上海泰通阀门电磁阀系列产品，适用于工业管路系统的介质控制。
主要技术参数
主要技术参数
| 公称通径 | 15、20、25、32、40、50mm | |||||
|---|---|---|---|---|---|---|
| 公称压力 | 0.Mpa | |||||
| 工作压差 | 0-0.Mpa | |||||
| 工作介质 | 蒸汽、液体、空气、气体、油≤4°E | |||||
| 介质温度 | -5～10℃ | |||||
| 额定电压V | AC：30、220、110、36 DC：220、110、36、24 | |||||
| 功率 | ≤50W | |||||
| 型号 | 连接方式 | 连接尺寸 | L | H | KV值 | 阀体材质 |
| ZQDF5 | 内螺纹 | G1/2” | 2 | 16 | 2. | 黄铜精铸 |
| ZQDF-20 | 内螺纹 | G3/4” | 101 | 195 | 5 | |
| ZQDF-25 | 内螺纹 | G1” | 110 | 195 | .5 | |
| ZQDF-32 | 内螺纹 | G1 1 /4 | 11 | 206 | 12 | |
| ZQDF-40 | 内螺纹 | G1 1 /2 | 127 | 225 | 1 | |
| ZQDF-50 | 内螺纹 | G2” | 127 | 225 | 30 | |
| ZQDF5F | 法兰 | 4-φ13.5孔距φ65 | 101 | 15 | 2. | 黄铜精铸 连体法兰 |
| ZQDF-20F | 法兰 | 4-φ13.5孔距φ75 | 107 | 210 | 5 | |
| ZQDF-25F | 法兰 | 4-φ13.5孔距φ5 | 106 | 219 | .5 | |
| ZQDF-32F | 法兰 | 4-φ17.5孔距φ100 | 122 | 240 | 12 | |
| ZQDF-40F | 法兰 | 4-φ17.5孔距φ110 | 142 | 24 | 1 | |
| ZQDF-50F | 法兰 | 4-φ17.5孔距φ125 | 150 | 255 | 30 | |
| ZQDF-40F | 法兰 | 4-φ17.5孔距φ100 | 196 | 255 | 1 | 阀体铸铁 阀盖黄铜 |
| ZQDF-50F | 法兰 | 4-φ17.5孔距φ125 | 23 | 266 | 30 |
主要零部件材料
主要零部件材料
| 型号 | 连接方式 | 连接尺寸 | L | H | KV值 | 阀体材质 |
|---|---|---|---|---|---|---|
| ZQDF5 | 内螺纹 | G1/2” | 2 | 16 | 2. | 黄铜精铸 |
| ZQDF-20 | 内螺纹 | G3/4” | 101 | 195 | 5 | |
| ZQDF-25 | 内螺纹 | G1” | 110 | 195 | .5 | |
| ZQDF-32 | 内螺纹 | G1 1 /4 | 11 | 206 | 12 | |
| ZQDF-40 | 内螺纹 | G1 1 /2 | 127 | 225 | 1 | |
| ZQDF-50 | 内螺纹 | G2” | 127 | 225 | 30 | |
| ZQDF5F | 法兰 | 4-φ13.5孔距φ65 | 101 | 15 | 2. | 黄铜精铸 连体法兰 |
| ZQDF-20F | 法兰 | 4-φ13.5孔距φ75 | 107 | 210 | 5 | |
| ZQDF-25F | 法兰 | 4-φ13.5孔距φ5 | 106 | 219 | .5 | |
| ZQDF-32F | 法兰 | 4-φ17.5孔距φ100 | 122 | 240 | 12 | |
| ZQDF-40F | 法兰 | 4-φ17.5孔距φ110 | 142 | 24 | 1 | |
| ZQDF-50F | 法兰 | 4-φ17.5孔距φ125 | 150 | 255 | 30 | |
| ZQDF-40F | 法兰 | 4-φ17.5孔距φ100 | 196 | 255 | 1 | 阀体铸铁 阀盖黄铜 |
| ZQDF-50F | 法兰 | 4-φ17.5孔距φ125 | 23 | 266 | 30 |

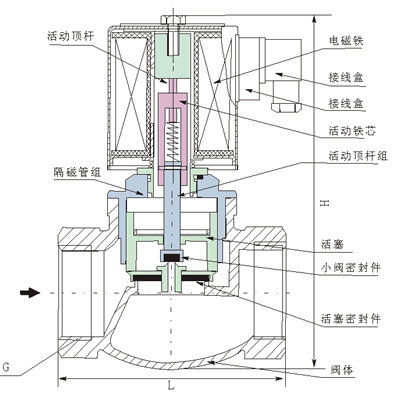

结构图与尺寸图
结构图 / 尺寸图
相关产品
技术资料
如需本产品的样本、CAD 图纸、安装尺寸或技术协议，请联系技术支持和下载中心。
