产品概述

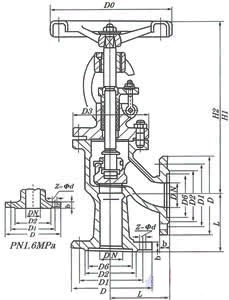

j44w角式截止阀是上海泰通阀门截止阀系列产品，适用于工业管路系统的介质控制。

主要技术参数

性能参数设计与制造符合中国国家标准 1、基本结构形式：角式 2、公称压力：PN1.6-4.0(MPa) 3、公称通径：DN15-300（mm）应用规范遵循规范 STANDARD 设计与制造 GB12233/GB 12235 结构长度 GB 12221/JB96（长系列）结构长度 GB78/JB79（GB、HG、SH）压力试验 GB/T 13927 标志 GB 12220 供货 GB/T12252 1.6MPa主要连接尺寸 DN in L D D1 D2 f b z-φd Do H1 H2 W 15 1/2 65/90 95 65 45 2 14 4-φ14 100 240 265 7 20 3/4 75/95 105 75 55 2 16 4-φ14 100 245 270 7.5 25 1 80/100 115 85 65 2 16 4-φ14 120 250 275 8.5 32 2 1/4 95/105 135 100 78 2 18 4-φ18 140 260 290 12 40 2 1/2 100/115 145 110 85 2 18 4-φ18 140 290 325 14 50 2 115/125 160 125 100 2 20 4-φ18 160 300 335 19 65 2 1/2 145 180 145 120 2 20 4-φ18 180 355 400 27 80 3 155 195 160 135 2 22 4-φ18 240 400 450 42 100 4 175 215 180 155 2 24 8-φ18 240 455 495 50 125 5 200 245 210 185 2 26 8-φ18 280 530 560 64 150 6 240/225 280 240 210 2 28 8-φ23 320 605 650 85 200 8 275 335 295 265 2 30 8-φ23 360 650 770 155 2.5MPa主要连接尺寸 DN in L D D1 D2 f b z-φd Do H1 H2 W 15 1/2 65/90 95 65 45 2 16 4-φ14 120 245 270 7.5 20 3/4 75/95 105 75 55 2 16 4-φ14 120 250 275 8.8 25 1 80/100 115 85 65 2 16 4-φ14 140 260 290 11 32 2 1/4 95/105 135 100 78 2 18 4-φ18 140 290 325 13 40 2 1/2 100/115 145 110 85 3 18 4-φ18 160 300 335 18 50 2 115/125 160 125 100 3 20 4-φ18 180 355 400 31 65 2 1/2 145 180 145 120 3 22 8-φ18 220 400 450 39 80 3 155 195 160 135 3 22 8-φ18 280 450 495 50 100 4 175 230 190 160 3 24 8-φ23 320 530 590 60 125 5 200 270 220 188 3 28 8-φ25 380 600 650 75 150 6 240/225 300 250 218 3 30 8-φ25 400 650 770 98 200 8 275 360 310 278 3 34 12-φ23 450 700 850 170 产品尺寸	遵循规范	STANDARD	设计与制造	GB12233/GB 12235	结构长度	GB 12221/JB96（长系列）	结构长度	GB78/JB79（GB、HG、SH）	压力试验	GB/T 13927	标志	GB 12220
遵循规范	STANDARD
设计与制造	GB12233/GB 12235
结构长度	GB 12221/JB96（长系列）
结构长度	GB78/JB79（GB、HG、SH）
压力试验	GB/T 13927
标志	GB 12220
供货	GB/T12252
DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	75/95	105	75	55	2	16	4-φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-φ14	120	250	275	8.5
32	2 1/4	95/105	135	100	78	2	18	4-φ18	140	260	290	12
40	2 1/2	100/115	145	110	85	2	18	4-φ18	140	290	325	14
50	2	115/125	160	125	100	2	20	4-φ18	160	300	335	19
65	2 1/2	145	180	145	120	2	20	4-φ18	180	355	400	27
80	3	155	195	160	135	2	22	4-φ18	240	400	450	42
100	4	175	215	180	155	2	24	8-φ18	240	455	495	50
125	5	200	245	210	185	2	26	8-φ18	280	530	560	64
150	6	240/225	280	240	210	2	28	8-φ23	320	605	650	85
200	8	275	335	295	265	2	30	8-φ23	360	650	770	155
DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	16	4-φ14	120	245	270	7.5
20	3/4	75/95	105	75	55	2	16	4-φ14	120	250	275	8.8
25	1	80/100	115	85	65	2	16	4-φ14	140	260	290	11
32	2 1/4	95/105	135	100	78	2	18	4-φ18	140	290	325	13
40	2 1/2	100/115	145	110	85	3	18	4-φ18	160	300	335	18
50	2	115/125	160	125	100	3	20	4-φ18	180	355	400	31
65	2 1/2	145	180	145	120	3	22	8-φ18	220	400	450	39
80	3	155	195	160	135	3	22	8-φ18	280	450	495	50
100	4	175	230	190	160	3	24	8-φ23	320	530	590	60
125	5	200	270	220	188	3	28	8-φ25	380	600	650	75
150	6	240/225	300	250	218	3	30	8-φ25	400	650	770	98
200	8	275	360	310	278	3	34	12-φ23	450	700	850	170
