J44H高压角式截止阀

J44H高压角式截止阀

J44H

产品分类：截止阀

型号：J44H

立即询价技术选型

产品概述

J44H高压角式截止阀是上海泰通阀门截止阀系列产品，适用于工业管路系统的介质控制。

主要零部件材料

主要零部件材料

公称压力	16	32	Mpa
壳体试验	24	48
密封试验	17.6	35.2
气密封试验	0.5-0.7
适用介质	C	P	R
水、油品、蒸汽	氮氢混合气	碱液、液氨
适用温度(℃)	≤200
型号	通径 DN(mm)	主要连接尺寸	外形尺寸
L	D	D1	M	D2	b	Z-фd	LO	H	H1
AJ44H-320 AL44H-320	3	60	70	42	M14×1.5	10	15	3-16	100	71	77
6	60	70	42	M14×1.5	10	15	3-16	150	80	94
J44Y-160 L44Y-160	10	90	95	60	M24×2	10	20	3-18	200	260	275
15	105	95	60	M24×2	16	20	3-18	200	268	288
J44Y-320 L44Y-320	10	90	95	60	M24×2	10	20	3-18	200	268	275
15	105	105	68	M33×2	17	20	3-18	200	268	288
J44Y-160 L44Y-160	25	120	102	68	M33×2	28	20	3-18	300	225	245
32	135	115	80	M42×2	37	22	4-18	300	222	248
40	165	165	115	M52×2	47	28	6-26	350	265	300
50	190	165	115	M64×3	59	32	6-26	400	303	345
J44Y-320 L44Y-320	25	120	115	80	M42×2	35	22	4-18	300	225	245
32	135	135	95	M48×2	41	25	4-22	300	222	248
40	165	165	115	M64×3	58	32	6-26	350	265	300
50	190	200	145	M80×3	70	40	6-29	400	303	345
GJ44H-160 GL44H-160	65	215	200	145	M80×3	73	40	6-29	710	430	490
80	260	225	170	M100×3	93	50	6-33	810	520	600
100	290	260	195	M125×4	115	60	6-36	850	595	685
GJ44H-320 GHJ44H-320	65	215	225	170	M100×3	90	50	6-33	710	430	490
80	260	260	195	M125×4	112	60	6-36	810	520	600
100	290	300	235	M155×4	130	75	8-39	850	595	285

执行标准

GB9113GB12221GB/T13927GB12233

结构图与尺寸图

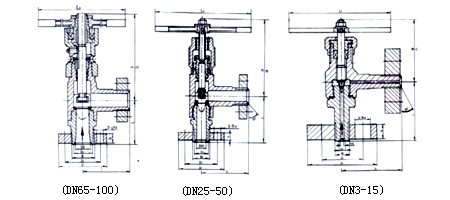

J44H高压角式截止阀结构图 / 尺寸图
